Estación Compacta IKM270
IKM 270
Estación para Control y Protección hasta 4 Motores en envolvente acorazada resistente a la presión.
Configuraciones Posibles: 2 x 300 A ó 4 x 160 A, 1.000 V, 50/60 Hz
Descripción IKM 270
Equipo eléctrico de B.T, hasta 1.100 VAC, multicontactor, capaz de albergar hasta 4 servicios.

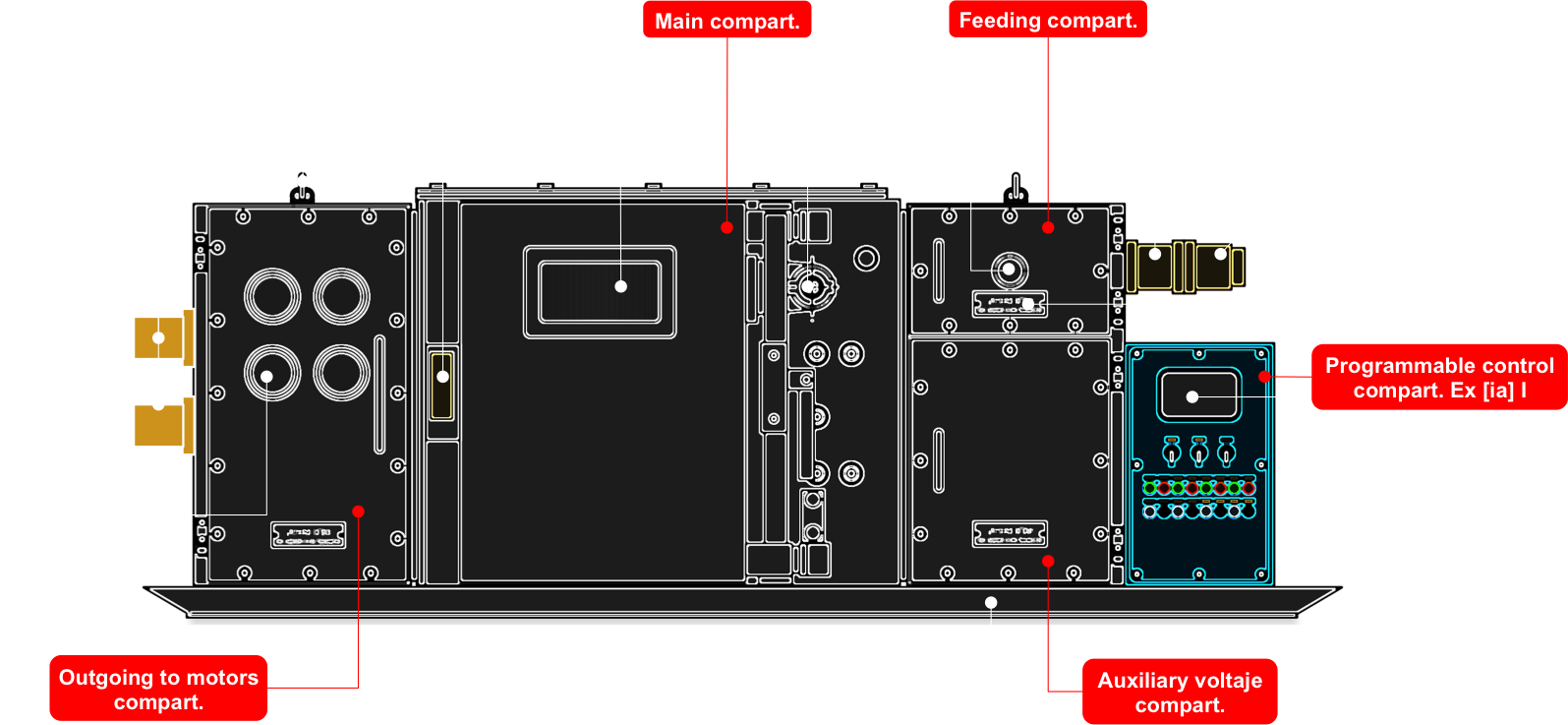

Compuesta por cinco compartimentos independientes, todos ellos comunicados eléctricamente a través de pasamuros; contiene toda la aparamenta eléctrica de control, protección y monitorización para los servicos de motor y/o alumbrado.
Permite unirse al Bus de datos de la instalación para intercambiar datos y órdenes de control, mediante:
- Mando Local: desde la propia estación
- Mando Remoto: utilizando su propio Bus
- Mando Remoto desde el exterior: por medio de una red EherNet

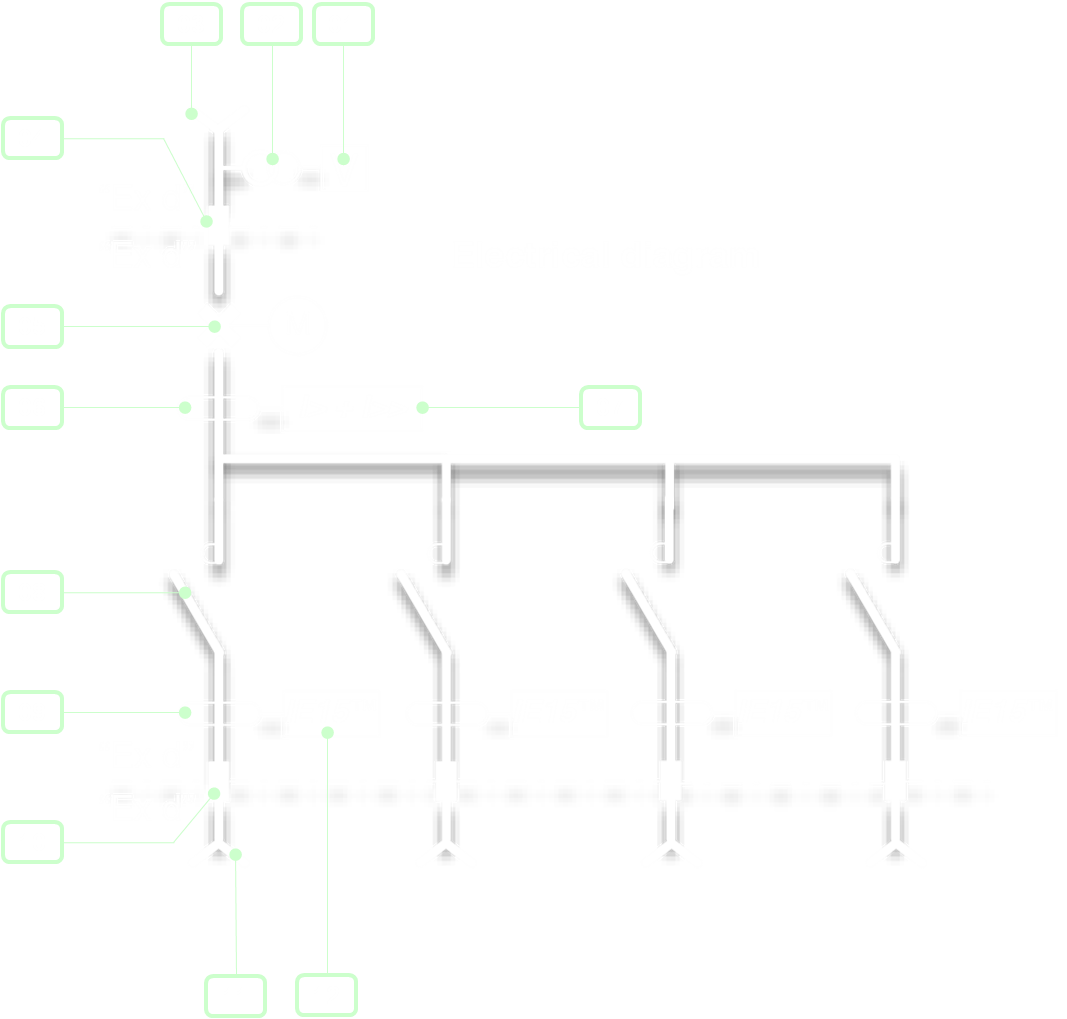

Esquema Unifilar IKM 270
- 1. Voltímetro
- 2. Transformador de medida
- 3. Entrada de cable
- 4. Pasamuros de potencia
- 5. Interruptor motorizado
- 6. Protección térmico-magnética
- 7. Protección térmico- magnética
- 8. Contactor de potencia
- 9. Transformador de medida de intensidad
- 10. Pasamuros de potencia
- 11. Salida de cable
- 12. Protección electrónica
