Deltatron-T.Ex 1000

Centro de Transformación de gran robustez

Estación Transformadora,dotada de gran robustez, diseña y construida para ser ubicada en frentes de arranque sin tomar precauciones especiales. Está formada por:

  • Celda AT tipo IPBT400-X, hasta 7.2 kV
  • Núcleo central, donde aloja un transformador seco libre de resina hasta 1 MVA de bajas pérdidas
  • Celda BT tipo IPBT100-X

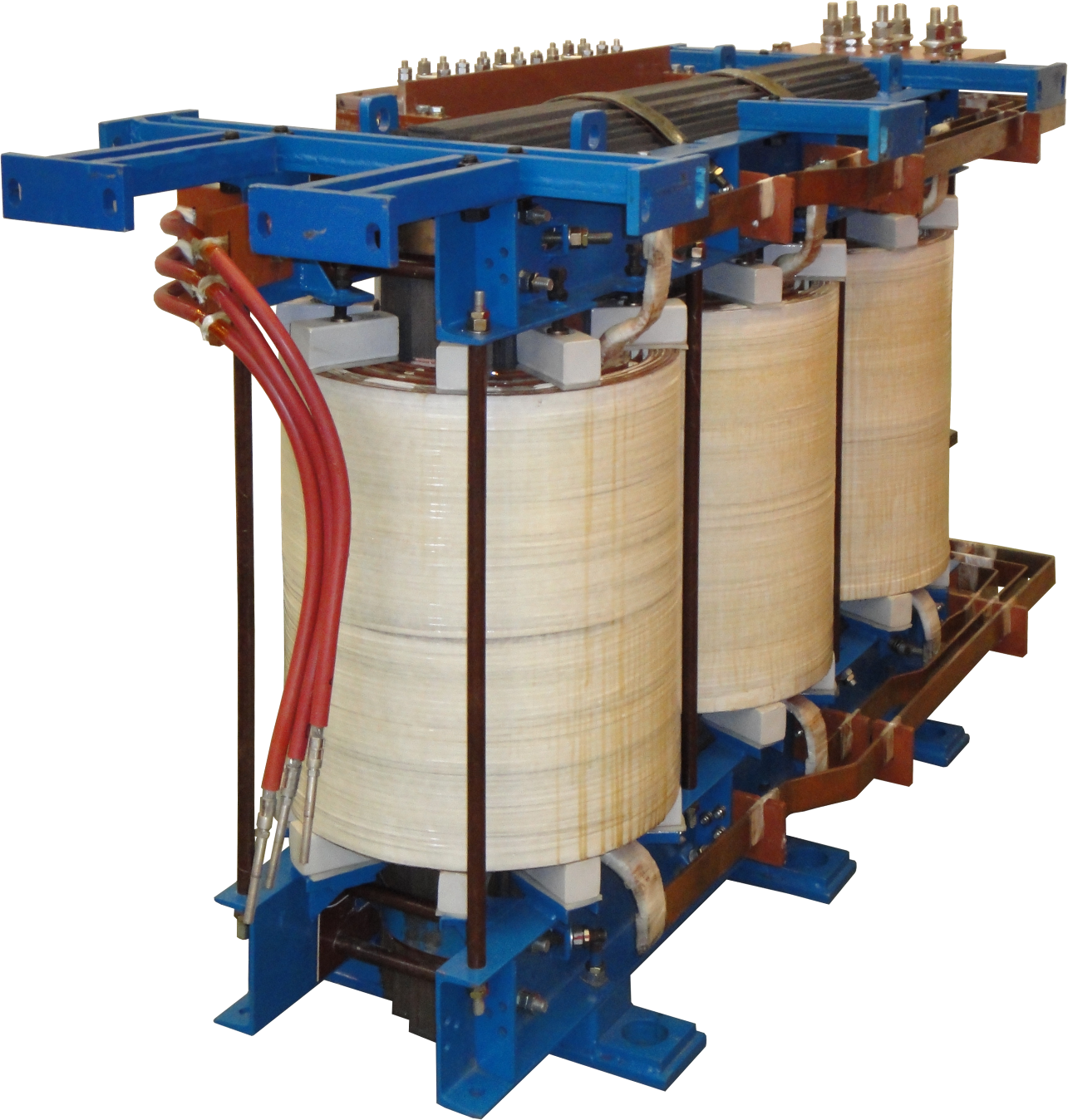

Transformador Seco 3 columnas

Descripcion de Deltatron-T.Ex 1000
  • Transformador seco, libre de resina
  • Potencia hasta 1.000 kVA
  • Núcleo Magnético: 3 columnas, bajas pérdidas, esquinas del núcleo magnético en forma de mitra.
  • Grupo de Conexión: Dy11/Dd0
  • Pérdidas en el hierro a 115ºC: Menor de 2.900 W
  • Pérdidas en el cobre a 145ºC: Menor de  9.000 W
  • Impedancia de Cortocircuito: Menor de 5%
  • Refrigeración: ANAN
